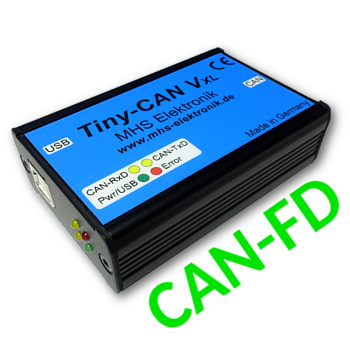

Tiny-CAN V-XL

CAN-FD USB-Adapter im Aluminiumgehäuse mit galvanisch getrennten CAN Interface für den professionellen Einsatz. Kein Datenverlust bei 100 % Buslast (1 MBit/s / 5 MBit/s FD), keine Fehler auf dem CAN-Bus beim Abziehen des USB-Kabels. Protokollierung einzelner Fehler auf dem CAN-Bus.

Leistungsmerkmale:

Vollständige Abwärtskompatibilität zum "Classical"-CAN
Eine API für "Classical"-CAN, für CAN-FD und für alle Betriebssysteme
4 LEDs zur Statusanzeige (CAN-Rx/Tx, Error, USB)
CAN-Übertragungsraten von 10 kBit/s bis 1 MBit/s
CAN-FD Datenraten bis 8 MBit/s
Hardware Time-Stamps mit 0,1ms Auflösung
Unterstützt den "Silent-Modus", "Transmit Message Request" (Bestätigung versendeter CAN-Nachrichten) und "Automatic Retransmission disable"
Unterstützt den USB-Suspend-Modus (Standby-Modus)
SAE J2534 (PassThru) kompatibel
Unterstützte Betriebssysteme: Windows, Apple OS X und Linux
Kostenloses Development-Paket und zahlreiche kostenlose CAN-Bus-Analyse Tools, zum Teil Open Source

Entwicklung:

Kostenloses Development-Paket mit Programmbeispielen für C/C++, C#, Visual Basic, Delphi, Python und LabVIEW unter Windows, Apple OS X und Linux
Plugin für Profilab
CANopen Unterstützung von Port und Datalink

Software:

Tiny-CAN Monitor (Open Source Linux und Windows)
CANcool (Open Source, Windows)

Applikationsbeispiele auf GitHub:

Third Party Tools:

Lieferumfang:

Tiny-CAN V-XL Modul
USB Kabel 1,8m (UL USB Zertifiziert)

Tiny-CAN V-XL

PC Interface	USB
Spannungsversorgung	USB, max. 200mA
4 Status LEDs: Power/USB, Error, CAN-Rx, CAN-Tx	Ja
CAN-FD (Flexible Data-Rate)	Ja
CAN Interface	High Speed/CAN-FD (ISO 11898-2 / ISO 11898-5) Treiber: TCAN1044V
CAN-Anschluss	9-pol. Sub-D-Stecker entsprechend CiA-DS102-1
Übertragungsraten	10 kBit/s – 1 MBit/s / FD: 250 kBit/s – 8 MBit/s
Benutzerdefinierte CAN Übertragungsraten möglich	Ja
Multible CAN Clock Support	Ja
Verfügbare CAN Clocks	80 MHz, 96 MHz, 48 MHz, 40 MHz, 12 MHz
CAN-Spezifikation	2.0A (11-Bit ID) und 2.0B (29-Bit ID)
Größe Empfangs-FIFO	2200
Größe Sende-FIFO	72
Hardware Filter	4
Intervall Puffer	6
Firmware Update über PC möglich	Ja
Galvanische Trennung	Ja, geregelter DC/DC Konverter
Gehäuse	Aluminium Gehäuse, schwarz eloxiert
Silent Mode	Ja
Transmit Message Request	Ja
Automatic Retransmission disable	Ja
CAN Fehler Nachrichten aufzeichnen	Ja
Hardware Timestamp	Ja, Auflösung: 0,1ms
CAN Safe	Ja
Maximale Buslast (Bei 5 MBit/s, Standard Frames mit 64 Byte Datenlänge, alle Hardware Filter aus)	100 %
USB-Suspend-Mode (Reduzierung des Stromverbrauchs im Standby-Modus)	Ja
Watchdog	Ja
Prozessor	ARM CORTEX M4F, Microchip ATSAME51J20A (32-Bit/96MHz, 1024 kB Flash, 265 kB RAM)
USB-Controller	FTDI FT2232HL
Übertragungsgeschwindigkeit Prozessor <-> USB-Controller	12 MBaud
Temperaturbereich	-40 – +85 °C
Abmessungen	85 x 55 x 25 mm
Gewicht	110g
Prüfzeichen	CE
Software API	Tiny-CAN API, SLCAN API, SAE J2534 (PassThru)
Betriebssysteme	Windows (ab XP), Apple (OS X), Linux
