CAN-LCD 3

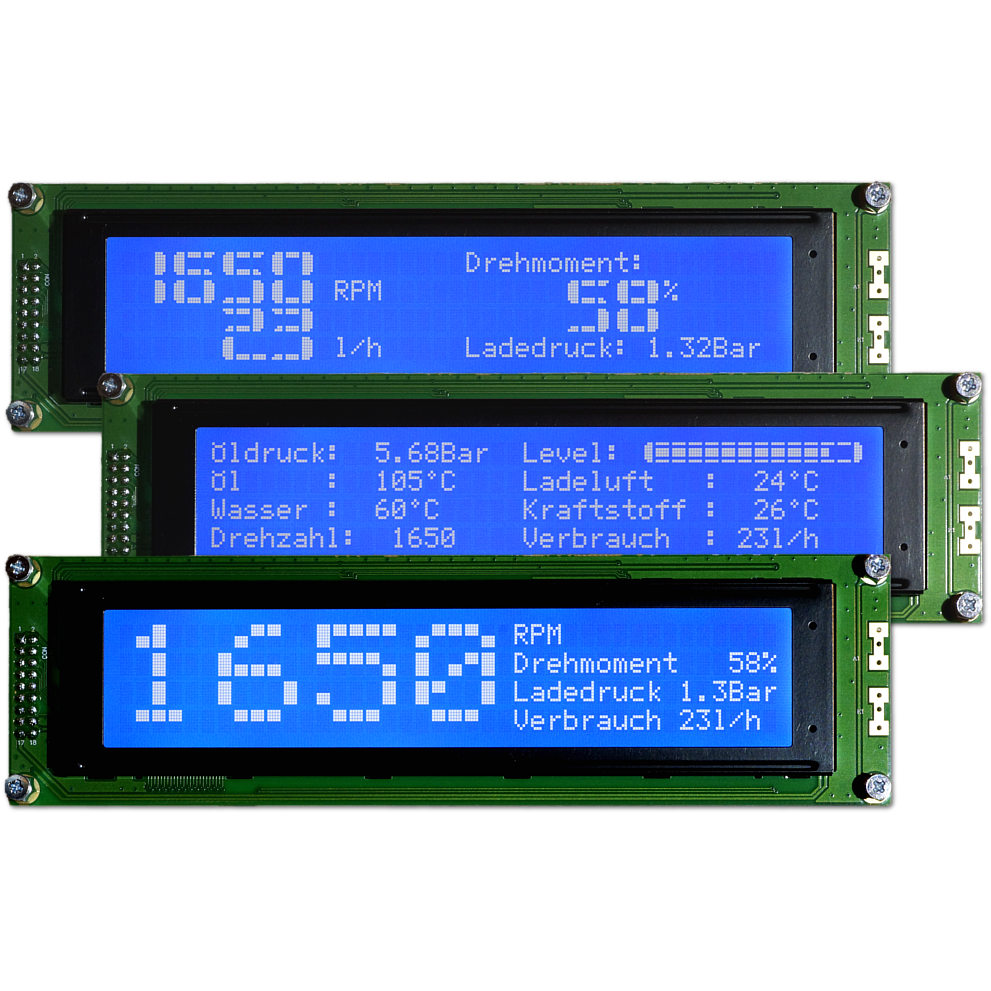

Frei konfigurierbares 4 Zeilen a 40 Zeichen LCD Display mit CAN-Bus Interface.

Die Programmierung erfolgt auf grafischer Ebene mit dem kostenlosen Tool "MHS CAN Studio", die Konfiguration wird über den CAN-Bus mit Hilfe eines Tiny-CAN Interfaces zum Display übertragen.

Features:

DBC-File Import
Assistenten für OBD2 und CANopen SDO abfragen
Datenbanken für MegaSquirt und OBD2
Display Kontrast und Hintergrundbeleuchtung per Software einstellbar
Hintergrundbeleuchtung mit Tag/Nacht Modus
Erzeugen einer CAN Datenbasis
Unterstützung für Muxer-Nachrichten
Display-Seiten können frei gestaltet werden
Senden von CAN-Nachrichten Intervall und ereignisgesteuert
10 Eingänge für Taster und Encoder
3 LEDs, frei konfigurierbar

Bitte beachten:

Das zur Programmierung benötigte Tiny-CAN Interface ist nicht im Lieferumfang enthalten, es können alle Tiny-CAN Interfaces verwendet werden.

CAN-LCD 3

Tag/Nacht Modus für Hintergrundbeleuchtung

Spannungsversorgung	9 – 40V DC, 28mA @24V
CAN Interface	High Speed (ISO 11898-2) Treiber: TJA1051T
CAN-Anschluss	2 x Mini-Fit Jr. Stecker 6-pol. (Molex), CiA-DS102-1 Steckbare Reihenklemme RM 3,81, 5pol., CiA-DS102-1 XH Stecker 4-pol. RM2,5mm (JST)
Übertragungsraten	40 kBit/s – 1 MBit/s
Benutzerdefinierte CAN Übertragungsraten möglich	Ja
CAN-Spezifikation	2.0A (11-Bit ID) und 2.0B (29-Bit ID)
LCD-Display	40 Zeichen x 4 Zeilen
Display Kontrast per Software einstellbar	Ja
Hintergrundbeleuchtung per Software dimmbar	Ja
	Ja
LEDs	16
Encoder	4*
Taster	20*
Watchdog	Software Watchdog
Prozessor	Cypress MB9BF524LPMC (32-Bit/48MHz, 256 kB Flash, 32 kB RAM)
Temperaturbereich	-20 – +70 °C
Abmessungen	190 x 54 x 45 mm
Gewicht (mit Display)	214g
Prüfzeichen	CE
